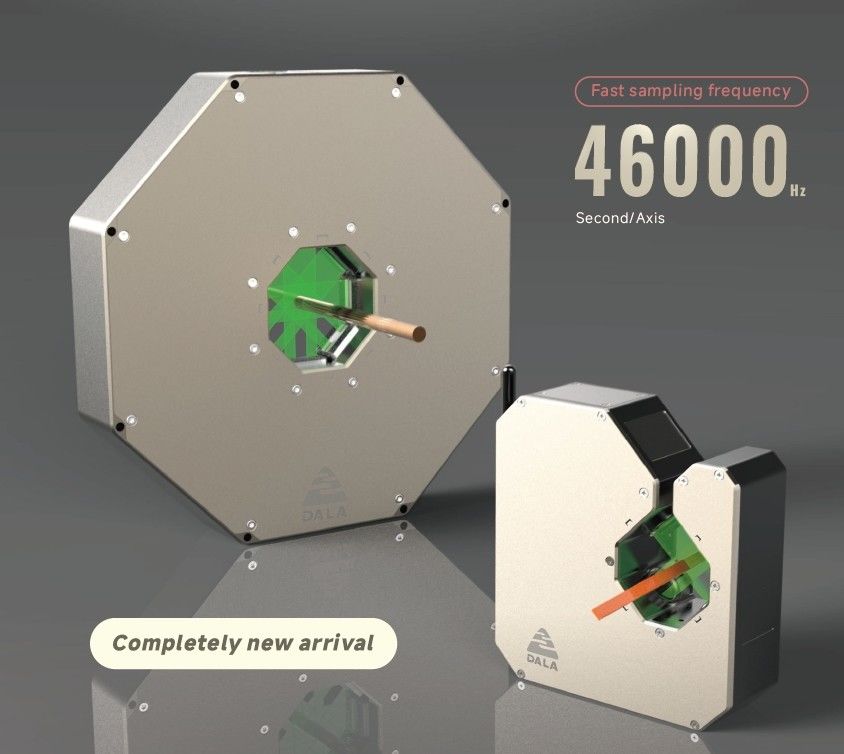

تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: Screate DALA
رقم الموديل: سلسلة TL-3000
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: Negotiable
تفاصيل التغليف: التعبئة القياسية، حسب متطلبات العملاء
وقت التسليم: 7 - 15 يوم عمل
شروط الدفع: T / T، الخ
بيانات القياس: |
القطر، البيضاوية، العرض، السماكة، الكتل والرقبة |
التطبيق: |
سلك مستدير، سلك مسطح، سلك شفاف، خرطوم وشريط إلخ. |
قياس: |
0.03 ~ 120 ملم |
مصدر طاقة العمل: |
24 فولت ± 10% 40 فولت أمبير |
تواصل: |
WIFI، RS485 MODBUS RTU، CAN، PROFINET، PROFIBUS، ETHERNET IP |
بيانات القياس: |
القطر، البيضاوية، العرض، السماكة، الكتل والرقبة |
التطبيق: |
سلك مستدير، سلك مسطح، سلك شفاف، خرطوم وشريط إلخ. |
قياس: |
0.03 ~ 120 ملم |
مصدر طاقة العمل: |
24 فولت ± 10% 40 فولت أمبير |
تواصل: |
WIFI، RS485 MODBUS RTU، CAN، PROFINET، PROFIBUS، ETHERNET IP |
| النموذج | TL-3006D | TL-3025D | TL-3025Q | TL-3120D |
|---|---|---|---|---|
| المحور | محورين | محورين | أربعة محاور | محورين |
| نطاق القياس | 0.03~6ملم | 0.2~25ملم | 0.2~25ملم | 0.8~120ملم |
| التكرار | ± 0.03μm(1) | ± 0.1μm(2) | ± 0.1μm(2) | ± 0.3μm(3) |
| الدقة | ± 0.5μm(4) | ± 2μm(5) | ± 2μm(5) | ±5μm(6) |
| تواتر أخذ العينات | 46 كيلو هرتز/محور | 46 كيلو هرتز/محور | 46 كيلو هرتز/محور | 20 كيلو هرتز/محور |
| الحجم ((L*W*H) | 180*198*60ملم | 270*296*60ملم | 380*380*68ملم | 507*492*65ملم |
| التطبيق | الأسلاك المستديرة، الأسلاك المسطحة، الأسلاك الشفافة، الأنابيب والقضبان الخ. | |||
| بيانات القياس | القطر، البويضات، العرض، السماكة، الكتل والرقبتين | |||
| إمدادات الطاقة | 24 فولت ± 5 ٪، 75W كحد أقصى | |||
| العرض | مصباح LED | |||
| واجهة الاتصال |
المعيار:RS485 MODBUS RTU،CAN،الـ (ويفاي) الخيار:PROFIBUS،PROFINET،EtherNet/IP،EtherCAT،الخ. |
|||
| منفذ كهربائي |
الافتراضية:مخرج رقمي (إرسال) ، مدخل رقمي،مدخل انكودر مدخلات النبضات. خيار: التحكم في ردود الفعل PI، الخروج التناظري(7) |
|||
| القدرة على التكيف مع البيئة | العمل مؤقت. | 0~50 درجة مئوية | ||
| البيئة العاملة | 20 ~ 85٪ RH ((لا توتر) | |||
| السطوع | مصباح ساطع، مصباح فلوروسنتي 3000lx أو أقل | |||
| مقاومة الاهتزاز | 10 ~ 55 هرتز كامل السعة 1.5 ملم في اتجاه XYZ لمدة ساعتين | |||
| مقاومة الصدمة | 10G/6ms | |||
| درجة IP | IP65 | |||
| تحليل جمع البيانات | نظام برمجيات القياس DMS1000، نظام العرض والتحكم DS14 ZT | |||
| إشارات خارج نطاق التسامح | دعم | |||
| الوضع الشفاف | دعم | |||
ملاحظة:
(1) حدد متوسط عدد المرات إلى 1150 وقيمة ± 2σ من قضيب قياسي مستدير قطره 10 ملم في مركز منطقة القياس.
(2) بالنسبة لقطر الجسم الذي يبلغ 10 ملم، فإن دقة القياس هي ± 2m عندما تتحرك في وسط 8 * 8 ملم.
(3) يجب أن يتم طلب نظام التحكم في ردود الفعل IP وخيارات الخروج التناظرية عند وضع الطلب على الجهاز.
(4) تحريك قضيب φ1mm الدائري في منطقة القياس من 2 * 2mm وإجراء خطأ القياس.
(5) تحريك العصا المستديرة φ10 ملم في منطقة القياس من 8 * 8 ملم وإجراء خطأ القياس.
(6) تحريك القضيب المستدير φ40mm في منطقة القياس من 40 * 40mm وإجراء خطأ القياس.
(7) يتم تثبيت وحدة الاتصالات الصناعية و وحدة التحكم في تعليقات الـ PI قبل الخروج من المصنع، لذلك أبلغ الطلب قبل وضع الطلب.
